年末年始１０連休でしたので、以前から気になっていたＫＹＯＳＨＯのミニュームＡＤプロフィールＥＸＴＲＡ３３０ＳＣ（マイクロアクロ機）とＯＫ模型のＭｉｎｔ（マイクログライダー）を購入し年末年始中に作成しようと思いましたが、結局、他の忙しさで作成出来ませんでした。１／１２より作成スタートしました。簡単な製作工程です。
画像をクリックすると大きい画像が見られます
 |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|

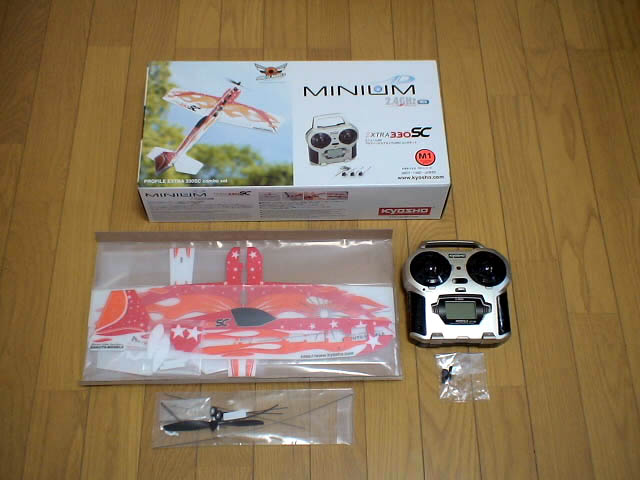

| ＫＹＯＳＨＯのミニュームＡＤプロフィールＥＸＴＲＡ３３０ＳＣ コンボセット 後で、気が付いたが、肝心の受信機・サーボ・モーター・電池が欠品でした。 購入した店に手配して年内１２／３０にメーカーから直送して届きました（こんな事もあるのですね？） |

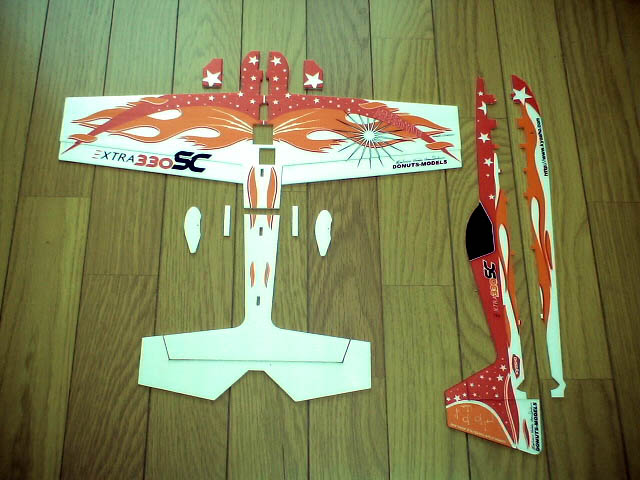

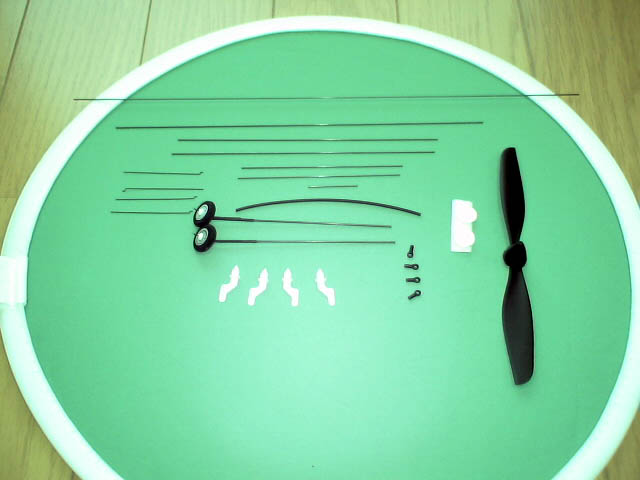

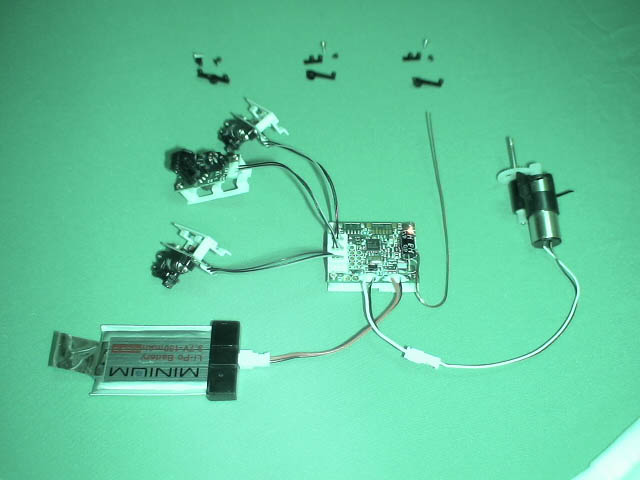

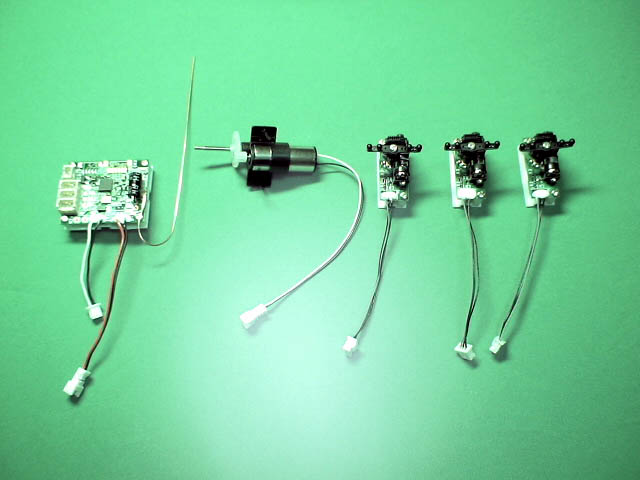

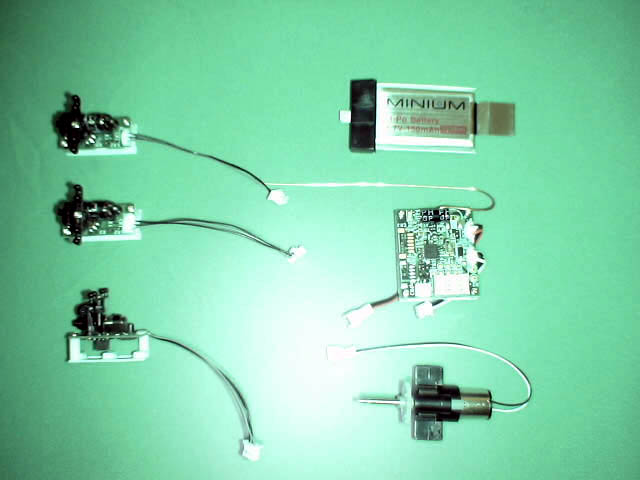

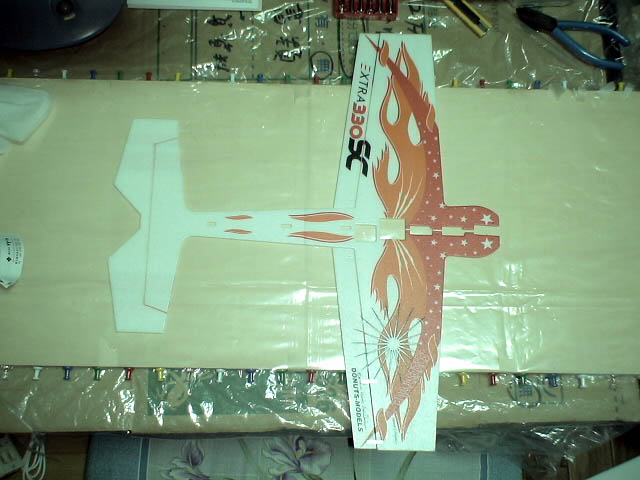

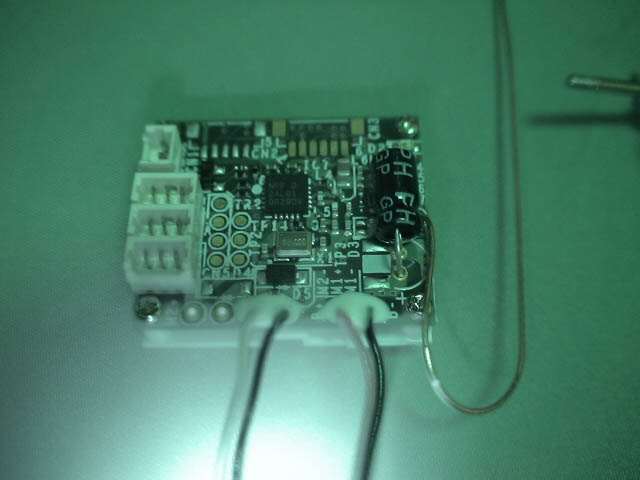

サーボ・電池・受信機・モーター | エルロンロッド・エレベーターロッド・ラダーロッド・プロペラ・ホーン・メインギヤｅｔｃ | 主翼・水平尾翼・垂直尾翼ｅｔｃ | 受信機（２．４ＧＨＺ） |
 |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|

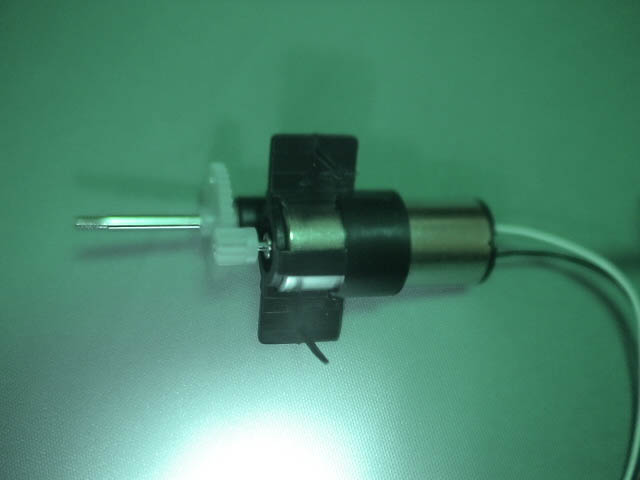

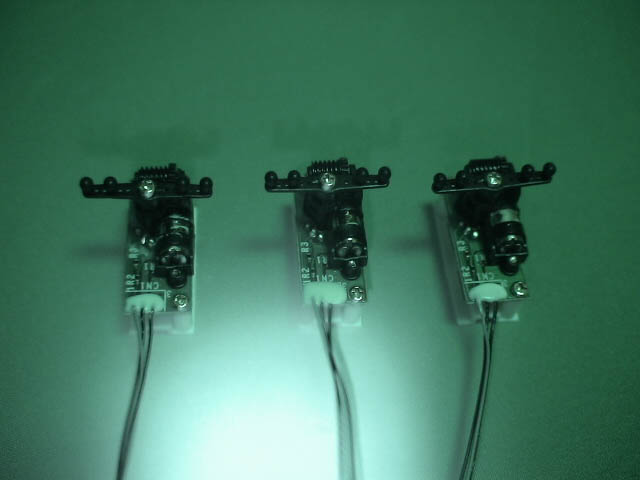

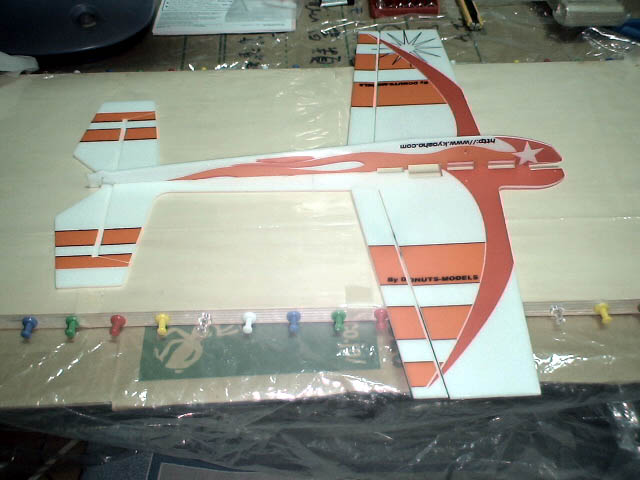

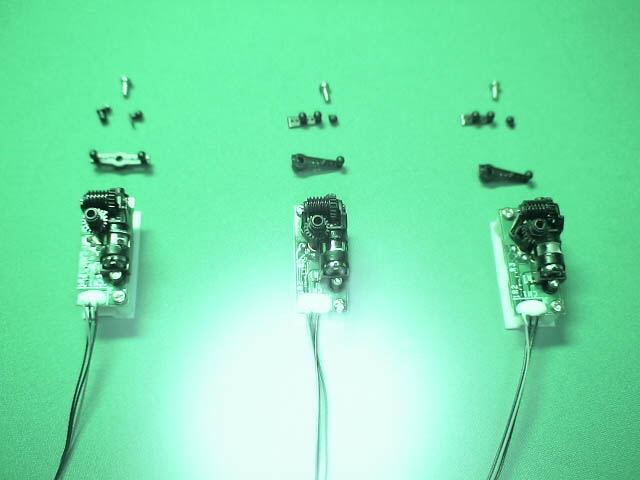

| モーター | サーボ | 各、エルロン・エレベーター・ラダー用にホーンを加工して取り付け | 送信機の電源を入れて、各メカを接続し、電池接続してニュートラルを取ろうとしたが、動作せず？。送信機の登録をしてＯＫとなる | 主翼・胴体（水平尾翼）を発泡スチロール用接着剤にて接続 |
 |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|

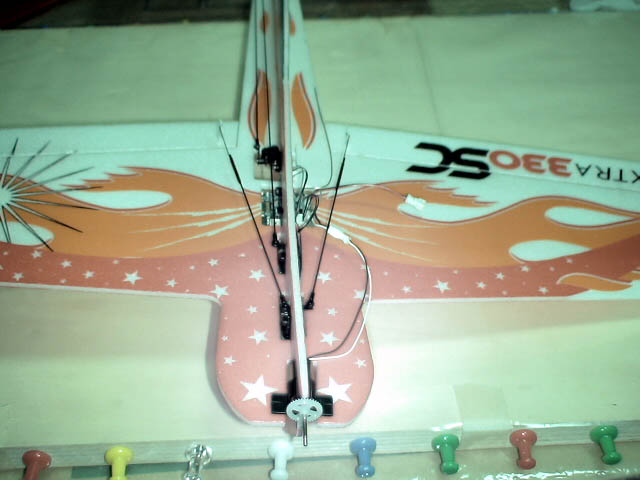

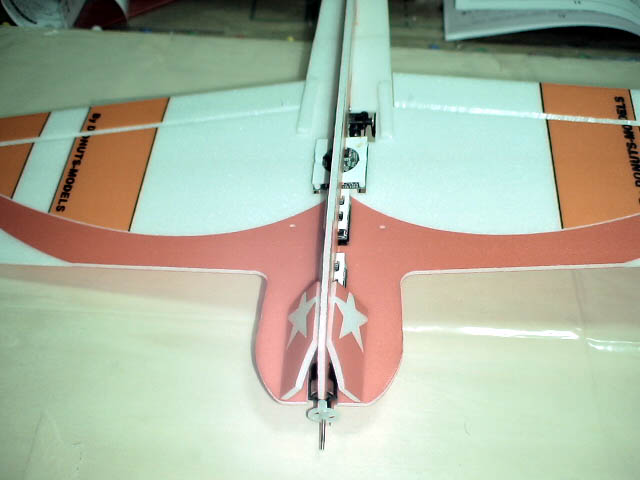

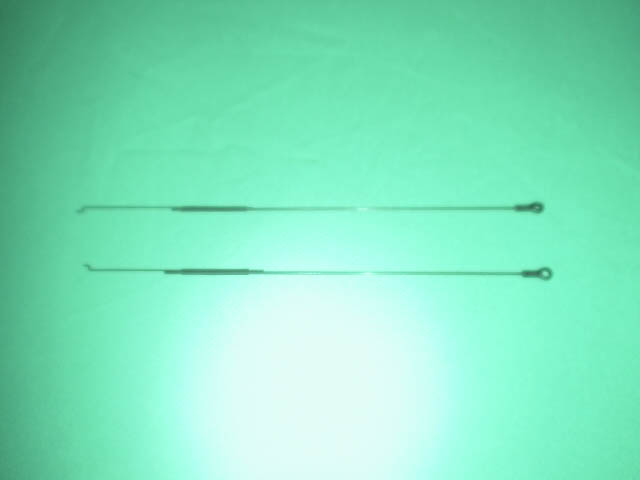

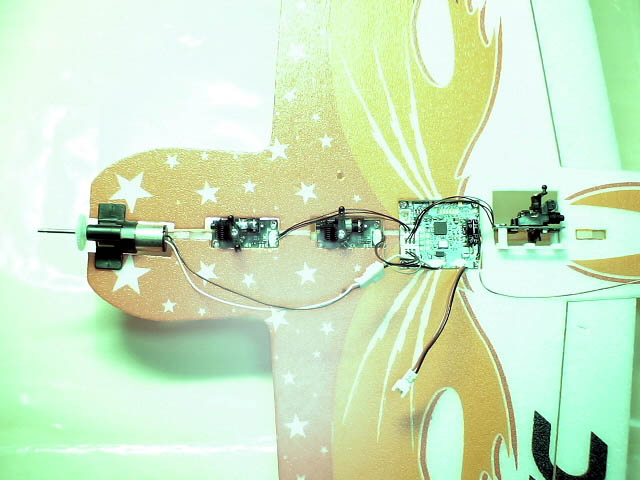

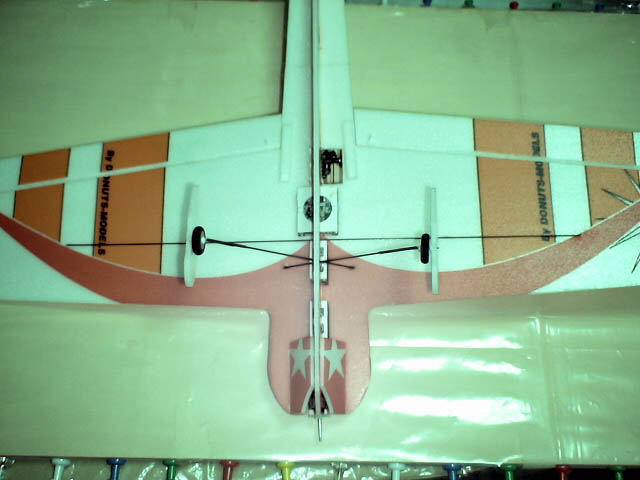

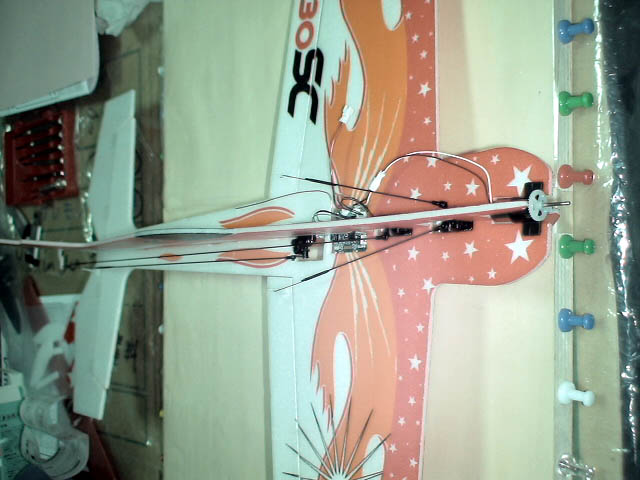

| モーター・サーボ・受信機を発泡スチロール用接着剤にて接続 | 各リンケージ作成（瞬間接着剤・ヒシチューブ使用） | 各リンケージ・胴体（垂直尾翼）を発泡スチロール用接着剤にて接続 | モーター付近の補強版を発泡スチロール用接着剤にて接続 | カーボンロッドにて主翼補強・メインギヤ・テールギヤを発泡スチロール用接着剤にて接続 |
 |
 |
 |
 |
 |
 |
|---|---|---|---|---|---|

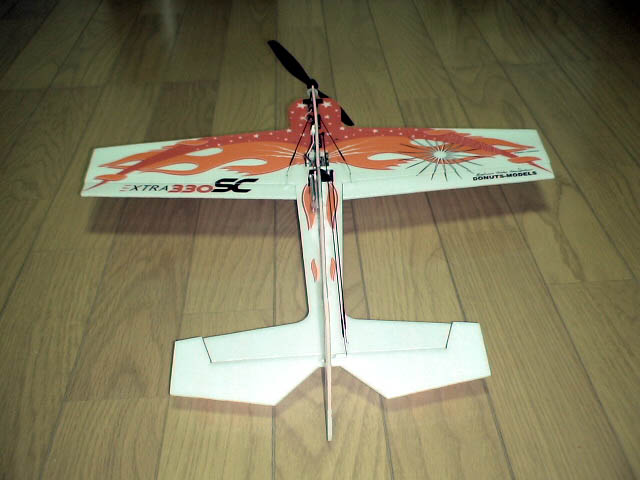

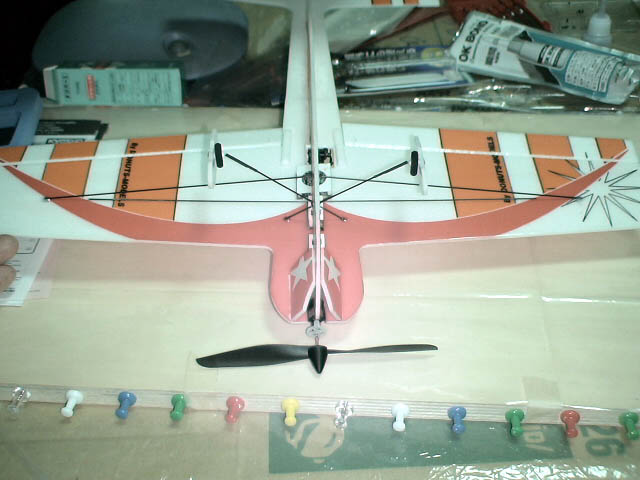

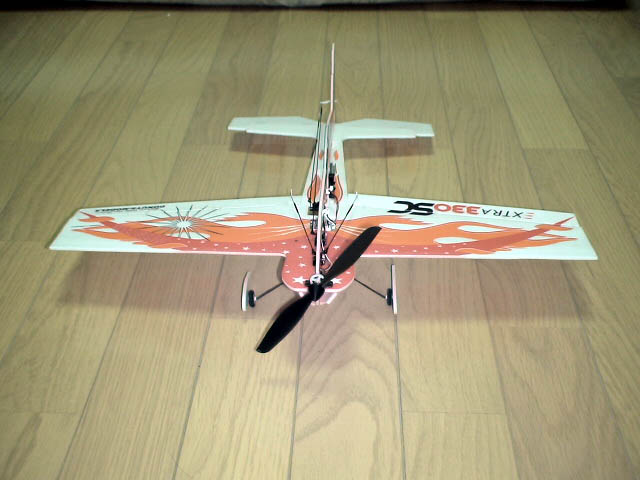

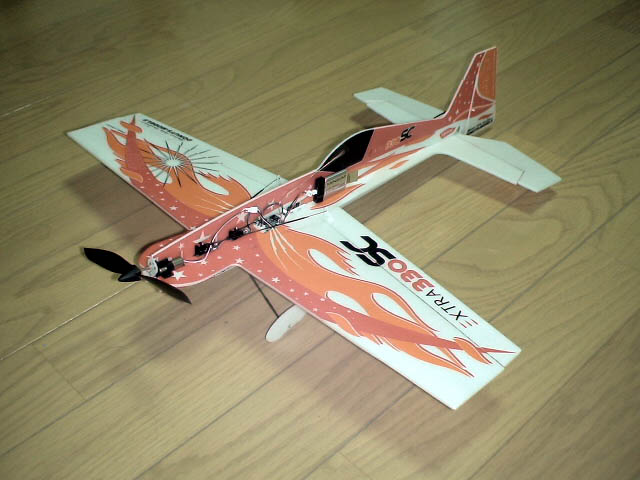

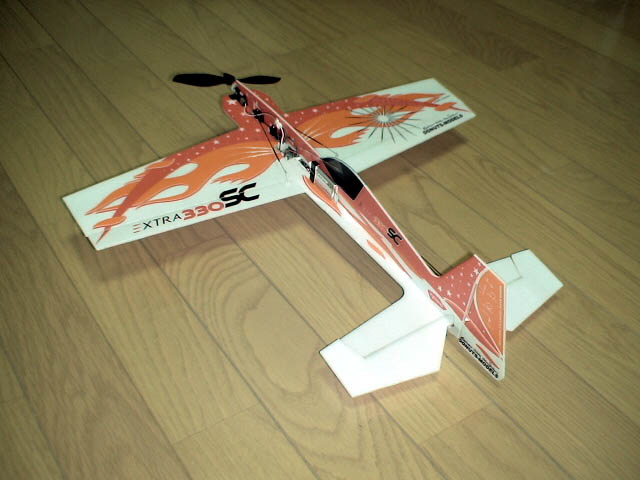

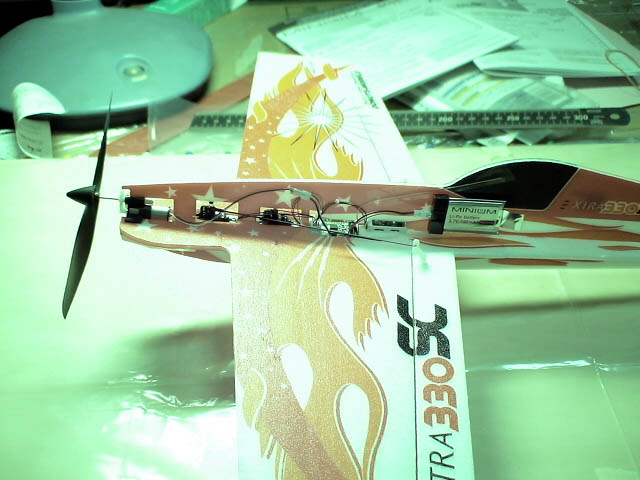

| プロペラを約３ｍｍねじ込む | 完成（全備重量約３３ｇ） | 主翼は、カーボンロッドストラット方式にて補強追加。その他、主翼前縁や水平尾翼一部、周辺グラステープにて補強追加 |
エレベーターリンケージ調整の為、ロッドをはずしていたら、サーボギヤがはずれました。サーボが、壊れたかと思いましたが．．．。
 |
 |
|---|---|

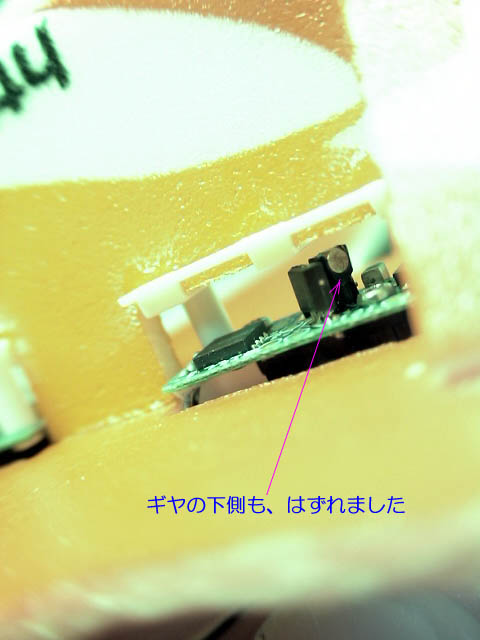

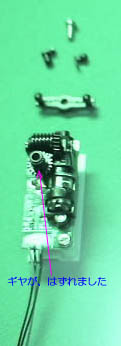

| ギヤがはずれました | 下側もはずれました |
正常なサーボを調べた所、はずれた部分、全て差込構造で、下部金属部分は、磁石である事が分かり、すぐ横の部品はセンサーの模様で、磁石の回転で、モーターのＯＮ ＯＦＦ制御をしている様です。磁石は、マーキングされていて、取り付け方向に注意。元に戻して正常に動作ＯＫ。サボモーターの故障かと思いました。
機体収納用の箱を作成しなくては、なりませんが、結構大きいものになるのでしょうか？。また、テストフライトは、まだ行っていません。2010/01/17
今後、Ｍｉｎｔも作成始めたいですが．．．。
 |
 |
|---|---|

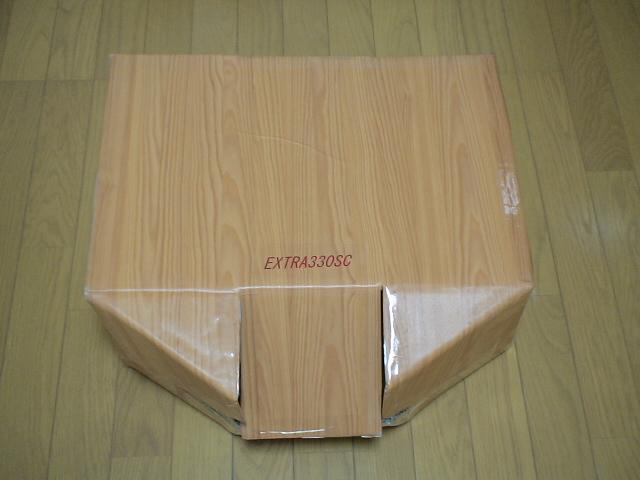

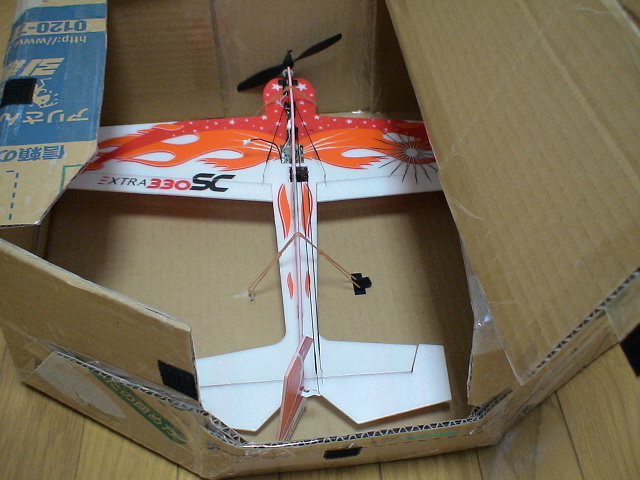

| 引越し用の箱を半分に縮小して収納ケースを作成 機体は、ゴム（輪ゴムつなげたもの）とマジックテープで固定します 2010/03/21→ |
箱のフタは、４ヶ所マジックテープで止めています。箱は、機体より大きめですが、壊さずに運べると思います。防水処理も兼ねて、粘着シート（塩化ビニール系）を貼り、ＯＰＰテープも必要な部分を貼りました 2010/03/27← |
エルロンサーボ動作鈍いのと最大でひっかかる現象以前と同様。磁気センサーの破損確認。修理不能と判断。たぶんパーツもないと思う。
京商のＨＰにて調べた所、パーツのみ通販で販売あり購入。本体販売終了でもパーツ関係は販売している 2016/12/02
エルロンサーボ購入取り替えてＯＫ 2016/12/06
プロペラパワー不足について
機体が引き上げられないパワー不足について
バッテリー充電、プロボ送信機設定ＯＫにもかかわらずＮＧ状態
プロペラを手で回すと、ギヤにひっかかって回らない状況あり。ギヤの一部が噛み合わない所あり。拡大鏡でも確認出来る。ギヤをはずして調べると、モーター側のギヤに亀裂と歪が、ある事が分かる。ギヤの亀裂で、手で簡単に抜けた為、モーターの力が、かからない（不足）事とギヤの歪が原因であった模様
ギヤシャフトおよびプロペラ・スピンナーを購入する 2016/12/02
【ギヤ取り替え他手直し】2016/12/09
ギヤ全て取り替えて、回転早くなり回復。エレベータホーン取り付けゆるみおよび、リンケージ再手直しＯＫ
